概述：

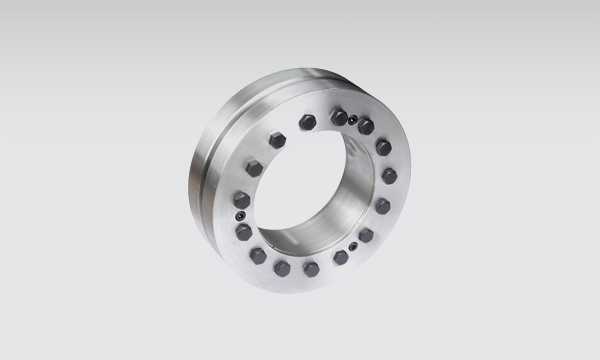

SD型胀紧联结套的基本尺寸
应符合图7和表8、表9、表10的规定
标记示例
内径d=200mm，外径D=350mm
的SD型胀紧联结套
SD-200×350-71
表8 SD-51胀紧联结套的基本尺寸
|
基本尺寸 |
内六角螺钉 |
额定负荷 |
螺钉的拧紧力矩Ma（N.m） |
重量（kg） |
e（mm） |
||||||
|
d |
D |
du |
l |
H |
d1 |
n |
轴向力Ft（KN） |
转矩（KN.m） |
|||
|
mm |
|||||||||||
|
125 |
185 |
95 |
39 |
52 |
M10x40 |
8 |
242 |
11.5 |
58 |
6 |
6 |
|
100 |
260 |
13 |
|||||||||
|
105 |
276 |
14.5 |
|||||||||
|
140 |
220 |
110 |
10 |
391 |
16 |
8 |
|||||
|
120 |
330 |
20 |
|||||||||
|
125 |
352 |
22 |
|||||||||
|
155 |
245 |
130 |
|
385 |
25 |
10 |
|||||
|
135 |
12 |
427 |
28.8 |
||||||||
|
140 |
|
464 |
32.5 |
||||||||
|
165 |
260 |
135 |
46 |
62 |
M12x50 |
10 |
474 |
32 |
100 |
14 |
8 |
|
140 |
507 |
32.5 |
|||||||||
|
145 |
538 |
39 |
|||||||||
|
175 |
275 |
145 |
538 |
39 |
16 |
||||||
|
150 |
573 |
43 |
|||||||||
|
155 |
606 |
47 |
|||||||||
|
185 |
295 |
155 |
10 |
632 |
49 |
20 |
|||||
|
160 |
662 |
53 |
|||||||||
|
165 |
691 |
57 |
|||||||||
|
195 |
315 |
165 |
56 |
72 |
M12x55 |
15 |
800 |
66 |
27 |
||
|
170 |
835 |
71 |
|||||||||
|
175 |
869 |
76 |
|||||||||
|
220 |
345 |
180 |
66 |
84 |
M16x65 |
9 |
978 |
88 |
240 |
35 |
9 |
|
190 |
1063 |
101 |
|||||||||
|
200 |
1140 |
114 |
|||||||||
|
240 |
370 |
200 |
12 |
1200 |
120 |
44 |
|||||
|
210 |
1276 |
134 |
|||||||||
|
215 |
1312 |
141 |
|||||||||
|
260 |
395 |
220 |
72 |
92 |
M16x70 |
1309 |
144 |
48 |
|||
|
230 |
1384 |
159 |
|||||||||
|
235 |
1421 |
167 |
|||||||||
|
280 |
425 |
230 |
84 |
104 |
M16x75 |
15 |
1478 |
170 |
60 |
10 |
|
|
240 |
1583 |
190 |
|||||||||
|
250 |
1680 |
210 |
|||||||||
|
300 |
460 |
250 |
16 |
1704 |
213 |
75 |
|||||
|
260 |
1800 |
234 |
|||||||||
|
270 |
1889 |
255 |
|||||||||
|
320 |
495 |
270 |
106 |
M16x80 |
18 |
1955 |
264 |
84 |
11 |
||
|
280 |
2036 |
285 |
|||||||||
|
290 |
2076 |
301 |
|||||||||
|
340 |
535 |
290 |
20 |
2193 |
318 |
100 |
|||||
|
300 |
2300 |
345 |
|||||||||
|
305 |
2354 |
359 |
|||||||||
|
360 |
555 |
300 |
100 |
122 |
M20x90 |
15 |
2547 |
382 |
470 |
125 |
|
|
310 |
2645 |
410 |
|||||||||
|
320 |
2738 |
438 |
|||||||||
|
390 |
595 |
330 |
112 |
136 |
M20x100 |
18 |
3091 |
510 |
156 |
12 |
|
|
340 |
3194 |
543 |
|||||||||
|
350 |
3291 |
576 |
|||||||||
|
420 |
630 |
350 |
120 |
144 |
20 |
3371 |
590 |
185 |
|||
|
360 |
3500 |
630 |
|||||||||
|
370 |
3620 |
670 |
|||||||||
|
480 |
685 |
390 |
132 |
158 |
M20x110 |
24 |
3949 |
770 |
470 |
235 |
13 |
|
400 |
4300 |
860 |
|||||||||
|
410 |
4634 |
950 |
|||||||||
|
500 |
750 |
420 |
152 |
178 |
M20x120 |
30 |
4881 |
1025 |
320 |
||
|
430 |
5233 |
1125 |
|||||||||
|
440 |
5568 |
1225 |
|||||||||
注：SD型紧联结套螺钉的机械性能等级为10.9级。具体技术参数来电咨询0577-65205101。
