产品特点:

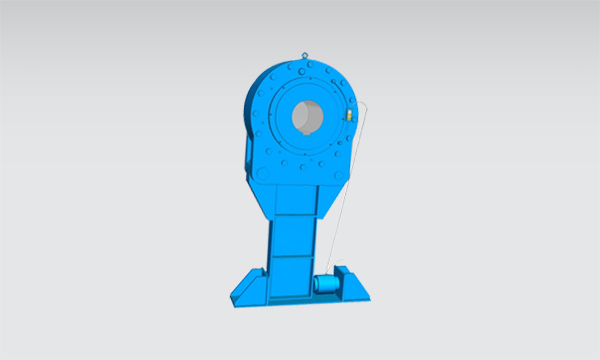

DSN-Y低速动态检测逆止器(以下简称逆止器)是我公司根据市场的需求,结合产品本身的实际运行工况,独自研发的一种实用性新型逆逆止器。
DSN-Y逆止器是为逆止器运行可靠提供的一个有效解决方案。该系列逆止器在原有逆止器的基础上,搭载了各类先进的传感器用以检测逆止器在运行状态下时的各项指标。传感器将信号采集,控制系统对所得到的信号做出处理,通过显示器以数值及图形的形式表现出来。当达到预先设置的额定限值时,控制系统就会发出报警信号,及时提醒用户,消除安全隐患。同时控制系统可以保存逆止器在运行中各时间段的数据,供逆止器厂家和用户分析设备每个运行时段的状况,以更好保证设备安全运作,延长设备的使用寿命。
搭载内容包括温度传感器、液位传感器、压力传感器、液压缸及控制系统。控制系统整体装于防爆箱内,所用传感器均具有防爆功能(有煤安证),可以适应井下安装条件。
温度传感器:通过检测逆止器内部的油温来反应逆止器的温度,防止油温过高对逆止器使用及寿命产生不良影响。
液位传感器:通过检测油位管内的油位高低反应内部的储油情况,防止油位过低对逆止器使用及寿命产生不良影响。
压力传感器和液压缸:液压缸安装在防转底座上,压力传感器安装在液压缸上。当逆止器逆止受力时,逆止力传递到液压缸活塞头上进而使缸体内部产生内压,传感器接收到内压信号反应出逆止器所受逆止器所受逆止力的大小。该数据直接反应出整个输送设备在受逆止力情况下任意时段的受力情况(是否过载)。有效的保障了整个输送设备的运作,使生产更安全、更可靠、更科学。
在多台逆止器安装的情况下,利用油管使各台液压缸相连。当逆止受力时,液压缸本身起一定的缓冲作用,同时由于油路相通,受力平衡,从而有效的解决了多台逆止器逆止时的不均载问题。
防爆电控箱:箱内集显示与记录为一体,不仅可以显示当前的运行状态,也可记录各时间段的数据,记录可随时调出观察及分析。
技术参数:
型号 |
额定逆止力矩(N.m) |
孔径范围d(mm) |
内圈最高转速(r/min) |
空转阻力矩(N.m) |
DSN-Y32 |
32000 |
160 |
130 |
35 |
DSN-Y45 |
45000 |
200 |
130 |
45 |
DSN-Y70 |
70000 |
220 |
100 |
75 |
DSN-Y100 |
100000 |
250 |
100 |
86 |
DSN-Y140 |
140000 |
270 |
90 |
100 |
DSN-Y230 |
230000 |
300 |
90 |
110 |
DSN-Y320 |
320000 |
320 |
90 |
128 |
DSN-Y350 |
350000 |
350 |
80 |
145 |
DSN-Y420 |
420000 |
420 |
80 |
200 |
DSN-Y730 |
730000 |
450 |
80 |
230 |
DSN-Y1100 |
1100000 |
510 |
70 |
258 |
DSN-Y1320 |
1320000 |
540 |
60 |
330 |
DSN-Y1720 |
1720000 |
620 |
50 |
400 |
DSN-Y2100 |
2100000 |
650 |
50 |
630 |
DSN-Y2300 |
2300000 |
700 |
50 |
710 |
注:具体技术参数来电咨询0577-65205101。
应用范围:
逆止器可安装在主机滚筒轴上,也可直接安装在减速机上,只要是主机的低速轴都可安装。同时主机有多驱动马达,逆止器也可多台安装。在多台安装的情况下,逆止器安装时会不均系数。
当逆止器安装液压缸时,可不考虑多台安装时的不均系数。
