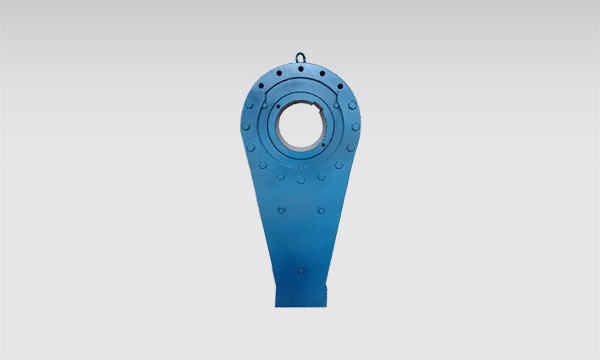

NYD型逆止器

返回
系列

产品简要:

NYD型逆止器是一种适用于低速轴的接触式防护装置。它与滚柱逆止器相比,在相同逆止力矩情况下,具有重量轻、结构紧凑、逆止可靠、解脱容易、安装方便、安装精度要求不高等优点。
在线询盘

免费咨询热线0577-65205101

结构特点:

NYD型逆止器是一种适用于低速轴的接触式防护装置。它与滚柱逆止器相比,在相同逆止力矩情况下,具有重量轻、结构紧凑、逆止可靠、解脱容易、安装方便、安装精度要求不高等优点。综合机械性能优良,是提升运输设备上首选的安全保护装置,广泛适用于带式输送机、斗式输送机、刮板输送机及其它有逆止要求的设备。



技术参数:

型号

额定逆止力矩(N.m)

孔径范围d(mm)

内圈最高转速(r/min)

NYD65(NJ1.6)

1600

50-65

150

NYD85(NJ2.5)

2500

60-75

150

NYD85(NJ6)

6000

70-85

150

NYD95(NJ8)

8000

80-95

150

NYD110(NJ11)

11000

90-110

150

NYD130(NJ16)

16000

100-130

100

NYD160(NJ25)

25000

120-160

100

NYD200(NJ38)

38000

150-200

100

注:具体技术参数来电咨询0577-65205101。



技术参数:

型号

额定逆止力矩(N.m)

孔径范围d(mm)

内圈最高转速(r/min)

NYD220(NJ50)

50000

160-220

80

NYD250(NJ90)

90000

180-250

50

NYD270(NJ125)

125000

200-270

50

NYD300(NJ180)

180000

230-300

50

NYD320(NJ270)

270000

250-320

50

NYD350(NJ320)

320000

250-350

50

NYD420(NJ520)

520000

320-420

50

NYD450(NJ700)

700000

350-450

50

注:具体技术参数来电咨询0577-65205101。

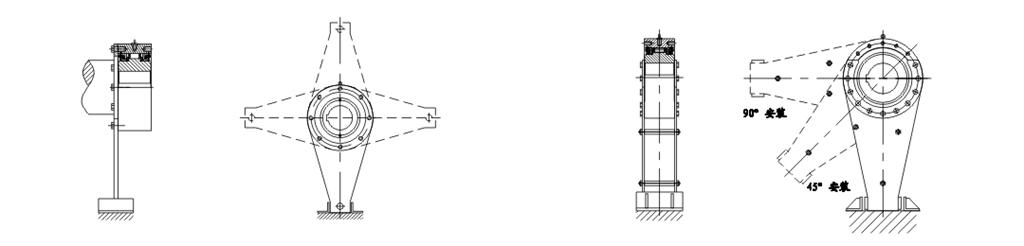

安装方式:



使用与维护:

1、逆止器安装孔的尺寸公差为H7,与安装轴的配合应采用间隙配合,推荐轴公差为H6。如果需要改变逆止器安装孔公差,在定货时应提出。键槽尺寸及公差按GB/T1095-2003的D10制造。

2、逆止器安装前必须检查轴的转动方向是否与逆止器圈内圈转动方向一致。

3、安装时只能对内圈施压,若锤击压入时只能用软锤或加垫,以免损伤内圈,不得锤击外圈或其他部位,更严禁对内圈加热。

4、逆止器与轴装配时,只能使用平键,不允许使用楔键。

5、逆止器的逆止力臂下嵌固定在两挡铁之间,以提供所需的逆止扭矩。挡铁与逆止力臂之间应留有3-5mm的间隙。力矩臂与底板间隙推荐为8-12mm。

6、为防止逆止器的轴向窜动,需安装轴端挡板。

7、逆止器分为脂润滑和稀油润滑两种。NYD200及以下用2#锂脂润滑,充油量约为空间的1/5-1/3,NYD220及以上采用20#或46#抗磨液压油润滑,充油量约为空间的1/3-1/2。冬季请使用冬季专用润滑油。

8、逆止器每使用半年进行例行检查并补充润滑油,使用一年更换全部润滑油。
