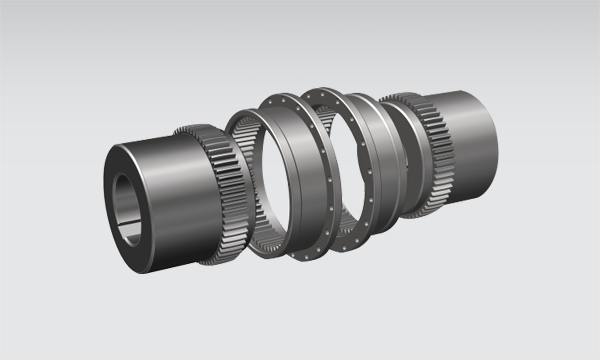

GIICL型鼓形齿联轴器

返回
系列

产品简要:

鼓形齿联轴器广泛用于冶金、矿山、水泥等重中型机械行业。此联轴器是我公司在日本同类产品基础上进行改进的一种硬齿面联轴器,具有传送大扭矩功效、结构紧凑、装拆方便、承载力大、高速运转平衡等优点。
在线询盘

免费咨询热线0577-65205101

概述:

鼓形齿联轴器广泛用于冶金、矿山、水泥等重中型机械行业。此联轴器是我公司在日本同类产品基础上进行改进的一种硬齿面联轴器,具有传送大扭矩功效、结构紧凑、装拆方便、承载力大、高速运转平衡等优点。

我公司联轴器适合条件恶劣工况,环境温度可达-40℃~+100℃。

此联轴器采用特殊合金钢材料,以防高温条件不变形。

我公司鼓形齿联轴器采用渐开线齿形和先进的设计理念,外齿侧面有一定弧度、外径为球面型,从而大大增强了联轴器的角向偏差量,最大可达1.5°改善和提高齿面的接触条件,提高传递转矩,外齿加工由数控滚齿机一次性加工完成,保证产品的质量,保证内外套装配互换性,更方便检修及更换。

为了保证在工作时,轴向、径向偏差的补充能力,齿面采用高标准处理工艺,达到内韧外硬的效果,延长了使用寿命。



技术参数:

型号

公称转矩Tn(N.m)

许用转速n(rpm)

轴孔直径(r/min)

轴孔长度L

转动惯量(kg/㎡)

润滑脂用量(ml)

重量(kg)

d1-d2

Y

J

GIICL1

350

4000

16-35

42-82

38-60

0.015

51

3.6

GIICL2

630

4000

20-45

52-112

38-84

0.027

70

6.2

GIICL3

1000

4000

22-55

52-112

38-84

0.045

68

8.6

GIICL4

1600

4000

38-65

82-142

60-107

0.098

87

14.5

GIICL5

2800

4000

40-75

112-142

84-107

0.173

125

19.6

GIICL6

4500

4000

45-90

112-172

84-132

0.337

148

31.25

GIICL7

6300

3750

50-105

112-212

84-167

0.602

175

47.25

GIICL8

9000

3300

55-115

112-212

84-167

0.964

268

60.2

GIICL9

14000

3000

60-135

142-252

107-202

0.0151.878

310

95.8

GIICL10

20000

2650

65-150

142-252

107-202

2.981

472

119

GIICL11

31500

2350

70-175

142-302

107-242

6.35

550

189

GIICL12

45000

2100

75-200

142-352

107-282

12.22

595

285

GIICL13

63000

1850

150-225

252-352

202-282

19.67

1019

360

GIICL14

100000

1650

170-250

302-410

242-330

8.39

2000

544

GIICL15

160000

1500

190-285

352-470

282-380

69.8

3700

786

GIICL16

224000

1300

220-320

352-470

282-380

116.4

4500

1027

GIICL17

315000

1200

250-365

410-550

330-450

214.9

4900

1532

GIICL18

450000

1050

280-400

470-650

380-540

398

7000

2278/p>

GIICL19

630000

950

300-470

470-650

380-540

702

8900

3026

GIICL20

900000

800

2360-540

550-800

450-680

1443

11000

4430

注:1、轴孔和键槽的型式及尺寸详见GB3852-83中的规定;

2、推荐选用J1型轴孔系列。

3、具体技术参数来电咨询0577-65205101。
